T3 360 AVM सिस्टम CVBS AHD कैमरा इनपुट और CVBS HDMI आउटपुट NTSC PAL संगत डिजाइन

T3 360 AVM सिस्टम CVBS AHD कैमरा इनपुट और CVBS HDMI आउटपुट NTSC PAL संगत डिजाइन

ब्रांड नाम: Customized
एमओक्यू: 300
कीमत: Negotiatable
भुगतान की शर्तें: टी/टी, एल/सी
आपूर्ति करने की क्षमता: 100000 पीसी/माह
विस्तृत जानकारी
प्रमाणन:
E-Mark, CE, FCC, RoHS
कैमरा इनपुट:
सीवीबीएस/एएचडी
सिग्नल आउटपुट:
सीवीबीएस/एचडीएमआई/वीजीए
काम करने का प्रलोभन. श्रेणी:
-40℃~85℃ -40℉~185℉
सिग्नल आउटपुट मानक:
एनटीएससी/पाल
प्रदर्शन:
चारों ओर 2डी/3डी दृश्य
एडीएएस विशेषताएं:
पार्किंग सहायता, अल्ट्रासोनिक रडार दूरी चेतावनी, डीवीआर फ़ंक्शन, मूविंग ऑब्जेक्ट डिटेक्शन (एमओडी), ल
वाटरप्रूफ और डस्टप्रूफ रेटिंग:
Ip69k
आवेदन:
ऑटोमोटिव
पैकेजिंग विवरण:
नियमित निर्यात पैकेजिंग, अनुकूलित
आपूर्ति की क्षमता:
100000 पीसी/माह
प्रमुखता देना:

T3 360 एवीएम प्रणाली

,

सीवीबीएस 360 एवीएम प्रणाली

,

एएचडी सीवीबीएस एएचडी कैमरा

उत्पाद का वर्णन
अवलोकन

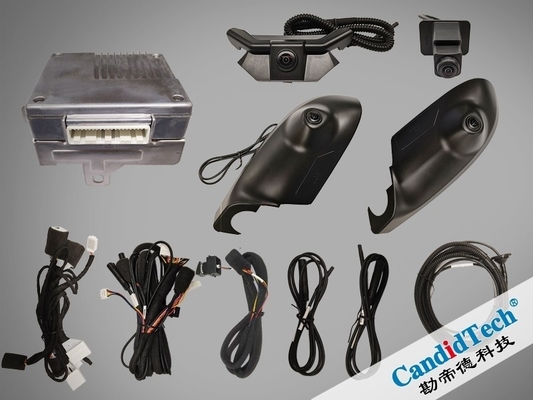

कैंडिडटेक का T3 360AVM समाधान CVBS कैमरा और AHD कैमरा के सिग्नल इनपुट को NTSC/PAL फॉर्मेट में सपोर्ट करता है और CVBS, VGA, और HDMI वीडियो सिग्नल आउटपुट करता है, जिससे विशिष्ट कार इंफोटेनमेंट डिस्प्ले सिस्टम के साथ निर्बाध एकीकरण सुनिश्चित होता है।

इसके अलावा, यह समाधान FOV (फील्ड ऑफ व्यू) क्रॉपिंग और ट्रेजेक्टरी लाइनों और अन्य प्रासंगिक जानकारी को ओवरले करने की क्षमता जैसी शक्तिशाली सुविधाएँ प्रदान करता है।

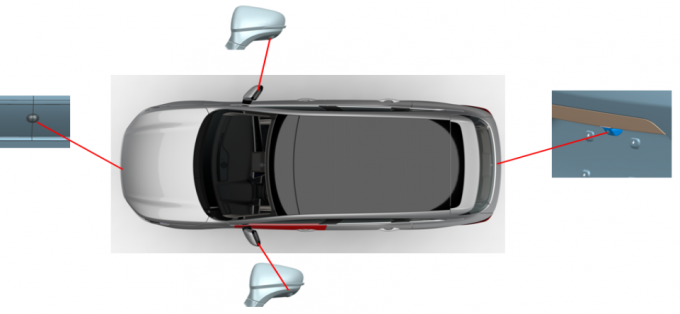

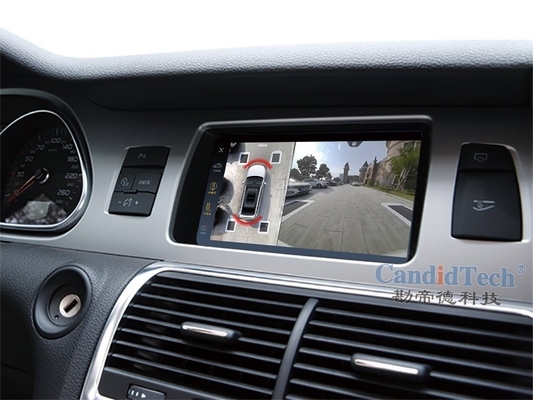

ECU सिस्टम बेहतर छवि डेटा को इन-कार डिस्प्ले एंड पर भेजता है, जिससे एक स्पष्ट और सहज दृश्य प्रभाव प्रस्तुत होता है। हमारी निर्बाध छवि-सिलाई तकनीक के साथ, यह वाहन के लिए 360 डिग्री बर्ड्स-आई व्यू उत्पन्न कर सकता है, जिससे ड्राइवरों को वाहन के आसपास का व्यापक दृश्य मिलता है, जो ड्राइविंग सुरक्षा और सुविधा को काफी बेहतर बनाता है।


 360 AVM System


कैंडिडटेक के T3 360 AVM सिस्टम प्रस्ताव ने हांगकांग और मलेशिया में अल्फार्ड और वेलफायर, साथ ही सिंगापुर में सुबारू और सिल्फी जैसी परियोजनाओं में बड़े पैमाने पर उत्पादन हासिल किया है।

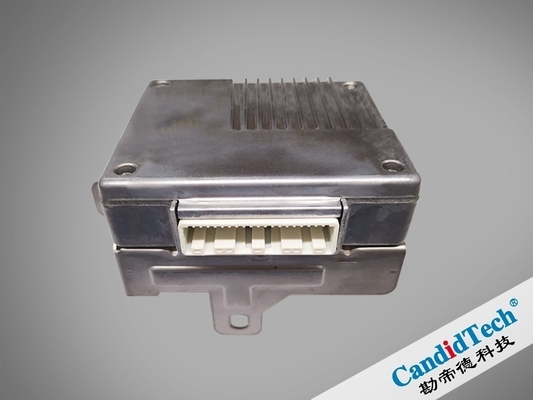

विनिर्देश - ECU

ऑपरेशन वोल्टेज

9~32VDC
ऑपरेशन करंट <1A @ 13.5VDC
शांत करंट <1mA
बिजली की खपत <15W
कोल्ड स्टार्टअप टाइम <4S
ऑपरेशन तापमान -40℃ ~ 70℃
स्टोरेज तापमान -40℃ ~ 85℃
आउटपुट वीडियो फॉर्मेट NTSC / PAL
आउटपुट वीडियो सिग्नल CVBS / HDMI / VGA
वीडियो स्विचिंग डिले <50ms
आउटपुट फ्रेम रेट 30 fps
छवियों के बीच डिले <100ms (3 फ्रेम से कम)

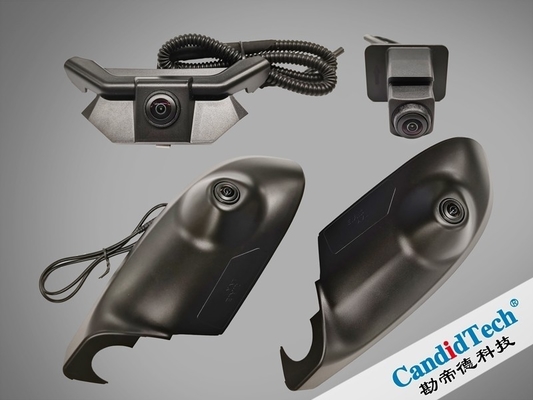

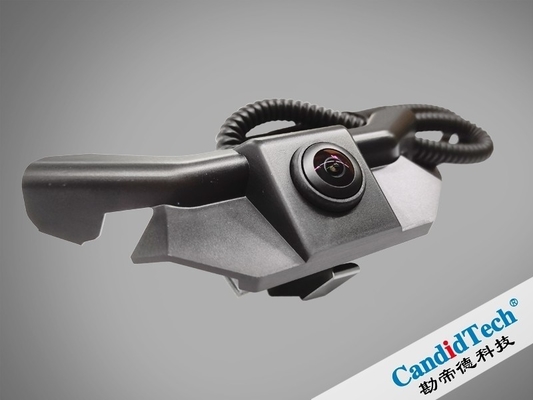

विनिर्देश - कैमरे

इमेज सेंसर

ASX340 (1/4" 4:3 IT CMOS)
ऑपरेशन वोल्टेज 4.5V~5.5V
ऑपरेशन करंट <100mA
ऑपरेशन तापमान -40℃ ~ 85℃
स्टोरेज तापमान -40℃ ~ 85℃
ऑपरेटिंग आर्द्रता 90±5 %RH
वाटरप्रूफ लेवल (वायरिंग हार्नेस के साथ) IP69
सक्रिय पिक्सेल 720(H) x 480(V)
क्षैतिज FOV 192±4°
ऊर्ध्वाधर FOV 142±4°
वीडियो आउटपुट फॉर्मेट NTSC / PAL
कैमरा सिग्नल CVBS / AHD
S/N अनुपात >46dB
डायनामिक रेंज 73.8dB
स्वचालित व्हाइट बैलेंस (AWB) हाँ
स्वचालित गेन कंट्रोल (AGC) हाँ
स्वचालित एक्सपोजर कंट्रोल (AEC) हाँ
फ्रेम रेट 30 fps
शटर टाइप इलेक्ट्रॉनिक रोलिंग शटर (ERS)
न्यूनतम रोशनी 1.0 लक्स (50 IRE सेटअप सहित)
प्रतिक्रिया समय <1s (धुंधली छवि से स्पष्ट छवि तक)
छवि रिज़ॉल्यूशन क्षैतिज ≥ 300 लाइनें; ऊर्ध्वाधर ≥ 300 लाइनें
ऑप्टिकल एक्सिस प्रेसिजन ±2°

कैंडिडटेक के 360 AVM सिस्टम को विकसित करने के मुख्य लाभ क्या हैं? 1. उन्नत सेंसर फ्यूजन टेक्नोलॉजी

10 साल के अनुभवी टियर1/टियर2 आपूर्तिकर्ता के रूप में 360 डिग्री सराउंड व्यू ऑटोमोटिव OEM/ODM पार्ट्स के लिए, हमने उन्नत सेंसर फ्यूजन तकनीक में महारत हासिल की है। हम कई हाई-रिज़ॉल्यूशन कैमरों, अल्ट्रासोनिक सेंसर और कभी-कभी रडार सेंसर को एकीकृत करने का समर्थन करते हैं।

2. उच्च-प्रदर्शन छवि प्रसंस्करण

हमारे इन-हाउस विकसित उच्च-प्रदर्शन छवि प्रसंस्करण एल्गोरिदम एक प्रमुख लाभ हैं। ये एल्गोरिदम कैमरों द्वारा कैप्चर किए गए बड़ी मात्रा में छवि डेटा को जल्दी से संसाधित कर सकते हैं। वे छवि गुणवत्ता बढ़ाते हैं, लेंस विकृति के लिए सुधार करते हैं, और एक निर्बाध 360-डिग्री बर्ड्स-आई व्यू बनाने के लिए कई कैमरा दृश्यों की रीयल-टाइम सिलाई करते हैं। यह सुनिश्चित करता है कि ड्राइवर वाहन के चारों ओर सभी संभावित बाधाओं और खतरों को स्पष्ट रूप से देख सके, यहां तक कि जटिल प्रकाश स्थितियों में भी।

3. अनुकूलित सॉफ्टवेयर समाधान

हम विभिन्न ऑटोमोटिव निर्माताओं की विशिष्ट आवश्यकताओं के अनुरूप अत्यधिक अनुकूलित सॉफ्टवेयर समाधान प्रदान करते हैं। हमारे सॉफ्टवेयर को वाहन के मौजूदा इन-कार मनोरंजन प्रणाली, ड्राइवर-सहायता प्रणाली और ECU के साथ एकीकृत किया जा सकता है। यह 360-डिग्री सराउंड-व्यू सिस्टम के निर्बाध संचालन और नियंत्रण की अनुमति देता है।

4. विश्वसनीय कनेक्टिविटी और डेटा ट्रांसमिशन

हम विश्वसनीय कनेक्टिविटी और उच्च गति डेटा ट्रांसमिशन सुनिश्चित करते हैं। GMSL (गीगाबिट मल्टीमीडिया सीरियल लिंक) जैसे उन्नत संचार प्रोटोकॉल का उपयोग करके, हम सिग्नल हानि या देरी के बिना वास्तविक समय में कैमरों से केंद्रीय प्रसंस्करण इकाई तक बड़ी मात्रा में छवि डेटा स्थानांतरित कर सकते हैं। यह सिस्टम के सुचारू संचालन के लिए महत्वपूर्ण है, खासकर जब गतिशील पार्किंग मार्गदर्शन जैसे वास्तविक समय अनुप्रयोगों की बात आती है।

5. उत्कृष्ट पर्यावरण अनुकूलनशीलता

हमारे उत्पाद उत्कृष्ट पर्यावरण अनुकूलनशीलता के लिए डिज़ाइन किए गए हैं। वे अत्यधिक ठंडे से लेकर बहुत गर्म परिस्थितियों तक, तापमान की एक विस्तृत श्रृंखला का सामना कर सकते हैं। उच्च-स्तरीय वाटरप्रूफ और डस्ट-प्रूफ रेटिंग (IP67 या उससे ऊपर) के साथ, हमारे कैमरे और सेंसर विभिन्न कठोर मौसम और सड़क की स्थिति में सामान्य रूप से कार्य कर सकते हैं। यह 360-डिग्री सराउंड-व्यू सिस्टम की दीर्घकालिक विश्वसनीयता और स्थिरता सुनिश्चित करता है, जिसे ऑटोमोटिव OEM द्वारा अत्यधिक महत्व दिया जाता है।

कैंडिड के 360 सराउंड व्यू सिस्टम की अधिक जानकारीपूर्ण नवीन सुविधाओं और कार्यों के लिए, कृपया [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7] पर जाएं।

हमारे वर्तमान उत्पाद लाइनें विभिन्न अनुप्रयोगों के लिए वाहन कैमरे कवर करती हैं: जिसमें रियर व्यू, फ्रंट व्यू, साइड व्यू और अराउंड व्यू, डैश कैमरे, अराउंड व्यू मॉनिटरिंग सिस्टम, ADAS उत्पाद, CMS (कैमरा मॉनिटर सिस्टम), OMS (ऑक्यूपेंट मॉनिटर सिस्टम), DMS (ड्राइवर मॉनिटर सिस्टम)और इसी तरह के उत्पाद शामिल हैं। अधिक जानकारी के लिए कृपया ईमेल करें: sales2@candidelectronics.com।
